Cómo lograr códigos legibles y resistentes sobre películas dentro de una empacadora.
| ¿Cómo se codifica correctamente un empaque flexible? La codificación de empaques flexibles debe diseñarse como parte del proceso de empaque. Es necesario identificar la estructura y la cara imprimible de la película, definir la posición del código, reconocer si el material avanza de forma continua o intermitente, seleccionar un ribbon compatible y sincronizar el codificador con la empacadora. La calidad final depende de ese conjunto, no únicamente de la resolución del equipo. |
Un código puede verse bien durante una demostración y fallar minutos después si el pigmento no ancla sobre la película, si el cabezal pierde contacto por una variación de tensión o si la impresión queda expuesta al calor de una mordaza. En Tecnoembalaje abordamos esta decisión como una aplicación conjunta de material, codificador y empacadora. Por eso, esta guía no compara familias de codificadores: explica cómo implementar y validar la impresión sobre material flexible en condiciones reales de producción.
La sobreimpresión por transferencia térmica (TTO) será la referencia principal porque se integra habitualmente sobre película en bobina. Cuando la aplicación exige imprimir sin contacto sobre un paquete ya formado, puede evaluarse otra tecnología. La elección general entre inkjet, láser, TTO y sistemas térmicos se desarrolla por separado en la guía principal del clúster.
Si todavía necesita comparar tecnologías, consulte la guía de codificadores industriales: inkjet, láser y térmico. Aquí nos concentraremos en la aplicación sobre películas flexibles.

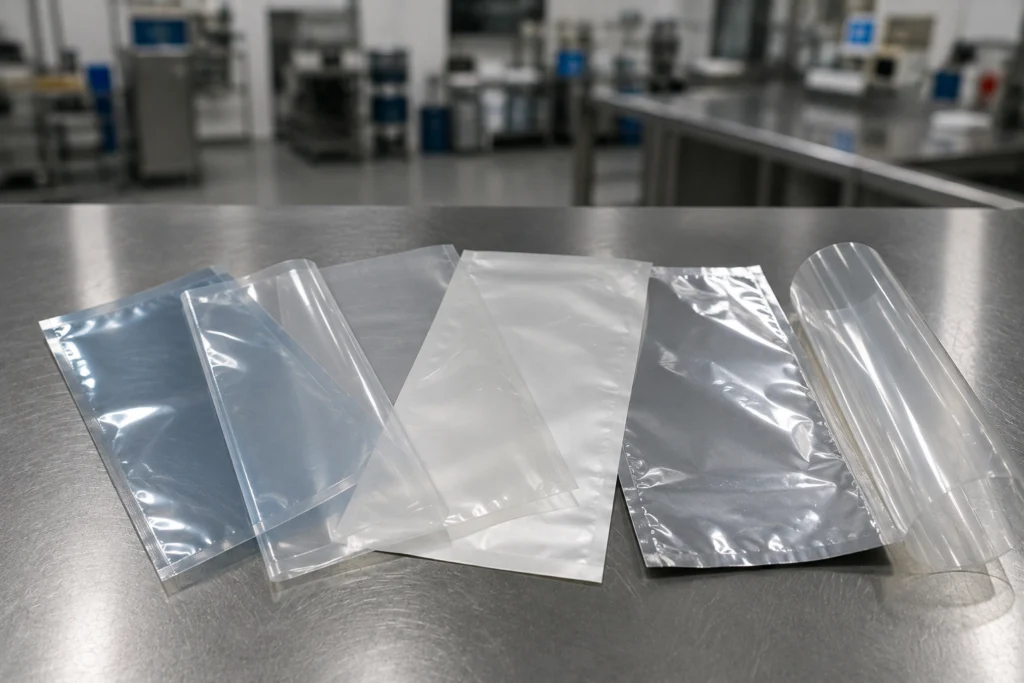

La película no es solo “plástico”: la superficie define la adherencia
En empaque flexible son frecuentes el polietileno (PE), usado por su flexibilidad y capacidad de sellado; el polipropileno (PP), valorado por su claridad y resistencia; el tereftalato de polietileno (PET), que aporta rigidez y estabilidad; y el polipropileno biorientado (BOPP), una película de PP estirada en dos direcciones para mejorar resistencia, transparencia y desempeño de impresión. También se emplean estructuras laminadas, formadas por varias capas unidas para combinar barrera, resistencia mecánica y sellabilidad.
Aunque estas películas pueden verse similares, no reciben tinta o ribbon de la misma manera. La cara exterior puede incluir barnices, capas sellantes, tratamientos superficiales o acabados mate y brillantes que cambian la energía superficial, el anclaje y el contraste. Incluso dos referencias comerciales con la misma descripción general pueden comportarse distinto si cambia el proveedor o la capa sobre la que se imprime.
La muestra debe identificarse por estructura y cara de impresión. También conviene conocer si la película llegará fría, con condensación, con polvo o con grasa del proceso, porque una formulación que funciona sobre material limpio puede perder resistencia durante la manipulación real. El color de fondo importa: no basta con imprimir; el dato debe conservar contraste después del formado, el sellado, el transporte y la exhibición.
Cuando la resistencia del código sea crítica, la prueba puede documentarse tomando como referencia la práctica ASTM F2252/F2252M para evaluar la adherencia de tintas y recubrimientos en empaques flexibles. El criterio de aceptación, sin embargo, debe definirse según el uso real del producto.
El punto de impresión determina la mecánica de la solución
Cuando el código se aplica sobre la bobina, la película aún está plana y puede apoyarse contra una superficie estable. Esta condición favorece la transferencia térmica y permite ubicar el mensaje antes de que el material pase por hombros formadores, rodillos o mordazas. La integración debe asegurar que el área impresa llegue a la posición correcta en cada bolsa y que el código no coincida con sellos, pliegues, perforaciones o zonas sometidas a calor.
Si la línea avanza de forma intermitente, la película se detiene durante una fracción del ciclo. En TTO, el cabezal desciende y se desplaza sobre el sustrato durante ese tiempo disponible. En movimiento continuo, la película no se detiene: el cabezal permanece en una posición de impresión y el sistema sincroniza la transferencia con la velocidad del material. Esta diferencia no es nominal; define el modelo, el soporte mecánico, la longitud imprimible y la velocidad máxima compatible con el ciclo de la empacadora.
Esta diferencia puede observarse en equipos que trabajan directamente con bobina, como una envasadora vertical de movimiento intermitente o una empacadora horizontal tipo flow pack. No implica que cualquier codificador sea compatible: el ciclo, el espacio y las señales deben verificarse para cada configuración.
Cuando se imprime sobre la bolsa ya formada, la superficie puede vibrar, curvarse o cambiar de distancia. Allí una tecnología sin contacto como CIJ suele tener ventaja para datos breves, siempre que exista una trayectoria repetible y tiempo suficiente para que la tinta seque antes de roce, encajado o contacto con bandas. La velocidad de línea por sí sola no decide: también importan la separación entre productos, la orientación del paquete y el tiempo real durante el cual el área imprimible pasa frente al cabezal.

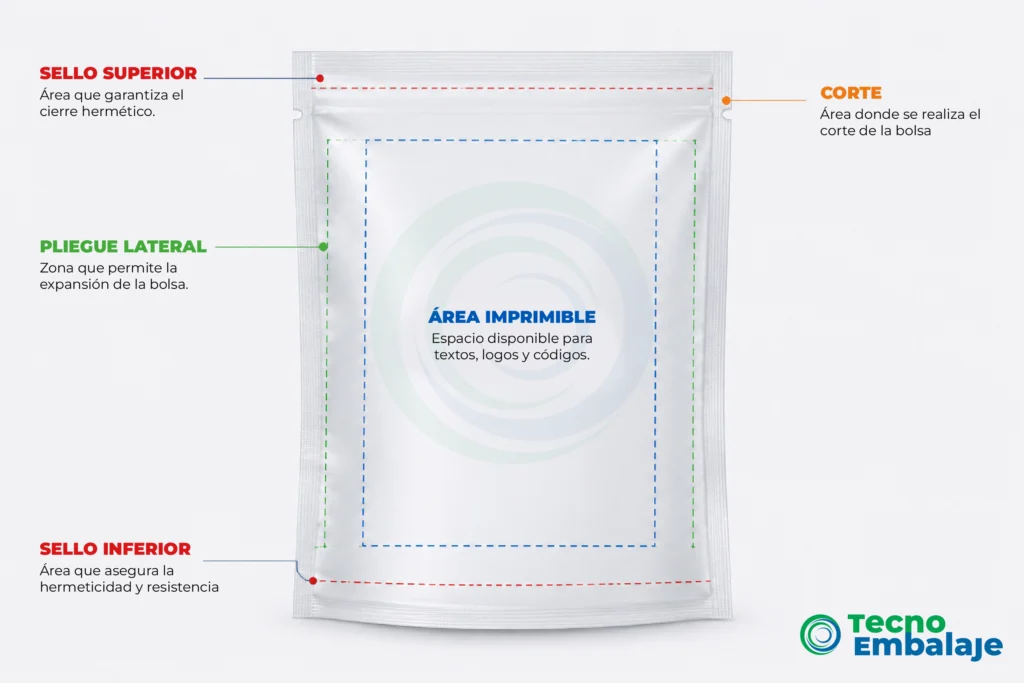

La posición del código debe definirse antes de montar el equipo
La zona de impresión debe ubicarse sobre una parte plana y estable del futuro empaque. Antes del montaje conviene superponer el diseño gráfico, el sentido de avance de la bobina y el esquema de formado para comprobar dónde quedarán el sello longitudinal, los sellos transversales, los pliegues, las perforaciones y las áreas de corte. Un desplazamiento pequeño en la bobina puede llevar el lote o la fecha hacia una mordaza, reducir el contraste sobre el diseño o dejar parte del mensaje fuera del panel visible.
También debe considerarse lo que ocurre después de imprimir. Si el código pasa sobre rodillos, guías o bandas, debe resistir roce; si queda cerca de una zona caliente, debe soportar el ciclo de sellado; y si el paquete se refrigera, debe conservar contraste y adherencia frente a humedad o condensación. La posición correcta no es solamente estética: protege la legibilidad durante el recorrido completo del empaque.
TTO: por qué suele ser la primera opción sobre película en bobina
TTO corresponde a Thermal Transfer Overprinting, o sobreimpresión por transferencia térmica. Utiliza un cabezal compuesto por elementos calefactores que actúan de manera selectiva. Al presionar una cinta entintada llamada ribbon contra la película, esos elementos transfieren pigmento y construyen digitalmente texto, fechas, lotes, códigos de barras, códigos bidimensionales (2D), logos o información variable. La impresión habitual de alta resolución permite concentrar más información que un fechador mecánico y modificar mensajes sin cambiar tipos metálicos.
Su desempeño depende del conjunto, no únicamente del codificador. El cabezal necesita una superficie de apoyo uniforme; la película debe avanzar sin arrugas; el ribbon debe corresponder al recubrimiento y a la resistencia exigida; y la presión, energía y velocidad deben equilibrarse. Exceso de energía puede producir expansión de puntos, pérdida de definición o desgaste prematuro del cabezal. Energía insuficiente genera caracteres incompletos. Una presión desigual suele aparecer como zonas claras que se repiten en la misma franja del código.
También debe calcularse el consumo real de ribbon. El ancho elegido debe cubrir el mensaje sin sobredimensionarse y el avance entre impresiones debe configurarse para evitar desperdicio. Una cinta larga reduce cambios, pero la productividad depende además del acceso al cassette, la facilidad de enhebrado y la posibilidad de cambiar consumibles sin alterar ajustes mecánicos. En líneas con muchos cambios de referencia, la gestión de mensajes y la prevención de selecciones erróneas pueden ser tan importantes como la velocidad máxima.
Para ampliar la operación cotidiana del sistema, consulte también los consejos de uso de codificadores por transferencia térmica de Tecnoembalaje.
Cuándo la impresión no debe hacerse con TTO
TTO necesita contacto controlado entre cabezal, ribbon, película y superficie de apoyo. Si el código solo puede aplicarse después del formado, si el paquete cambia de altura o si no existe un tramo estable de película plana, una solución sin contacto puede ser más apropiada. En ese escenario suele evaluarse CIJ —inyección continua de tinta—, siempre que la tinta adhiera al material y seque antes de que el paquete roce otras superficies.
TIJ, hot stamping o láser también pueden responder a aplicaciones particulares. Por ejemplo, un codificador hot stamping automático puede integrarse en aplicaciones intermitentes de mensajes cortos, mientras TTO permite gestionar información digital más variable. El límite práctico es claro: si la aplicación deja de ser una impresión sobre película respaldada e integrada al ciclo de la empacadora, debe volver a la guía general y evaluar la tecnología desde el principio.
Integrar el codificador es sincronizarlo con la empacadora
Una buena muestra impresa en mesa no demuestra que el sistema funcionará en producción. El codificador debe recibir una señal en el momento correcto, conocer la velocidad o el desplazamiento del sustrato y completar el mensaje dentro de la ventana disponible. Según la aplicación, esto exige una señal de disparo, un encoder —sensor que mide movimiento o velocidad—, entradas y salidas, y comunicación con el controlador lógico programable (PLC) de la empacadora. Esa coordinación permite detener o rechazar producto cuando falta impresión o se selecciona un mensaje incorrecto.
La posición física del cabezal también debe facilitar limpieza, cambio de ribbon o cartucho y mantenimiento sin perder la referencia. Soportes con flexión, vibración o ajustes difíciles convierten una tecnología capaz en una aplicación inestable. Por eso, Tecnoembalaje recomienda evaluar el codificador junto con la maquinaria de empaque industrial: la integración se aprueba cuando ambos trabajan como un solo sistema durante arranques, velocidad nominal, paradas y cambios de formato.
Cómo debe hacerse una prueba técnicamente válida
La prueba debe utilizar la película de producción, incluyendo sus variaciones de color y proveedor, y reproducir el mensaje más exigente: caracteres pequeños, código de barras o 2D, logo y mayor área de impresión. No basta con obtener una muestra atractiva; deben registrarse velocidad, distancia, energía o parámetros de tinta, consumible utilizado y orientación del material para que el resultado pueda repetirse.
Después de imprimir, el código debe someterse al recorrido que tendrá en planta: formado, sellado, roce, manipulación, refrigeración, humedad o almacenamiento, según corresponda. La adherencia se evalúa después del tiempo real de secado. Si el mensaje incluye códigos de barras, deben revisarse contraste, zonas libres, dimensiones, posición y deterioro siguiendo las recomendaciones de calidad de GS1. Para códigos 2D destinados a lectura comercial, la guía de implementación de GS1 recomienda verificar la calidad impresa en el entorno de lectura previsto. Finalmente, una corrida representativa debe confirmar que el resultado se mantiene y que el cambio de consumible o referencia no introduce errores.
| Criterio de aceptación: el código debe ser correcto, legible y resistente en el empaque terminado, a la velocidad sostenible de la línea. Una muestra aislada no sustituye la validación del proceso completo. |
Los errores costosos aparecen antes de comprar
Cotizar con una fotografía de la bolsa y una cifra de paquetes por minuto deja sin resolver las variables que más afectan el resultado. Si no se conoce la cara de impresión, el modo continuo o intermitente, la ventana disponible, el contenido máximo y las condiciones ambientales, es posible elegir un equipo técnicamente competente pero inadecuado para la aplicación.
También es frecuente concentrarse en el precio del codificador y omitir el costo por impresión, los cambios de ribbon, la limpieza, el desgaste del cabezal, los repuestos y el tiempo perdido por mensajes incorrectos. La evaluación correcta debe proyectar operación y mantenimiento, además de verificar quién realizará el montaje, la programación, la capacitación y el soporte. Antes de cotizar, puede revisar la categoría de codificadores de Tecnoembalaje y contrastar cada alternativa con las variables técnicas de esta guía.
La aplicación debe aprobarse sobre el empaque terminado
Una codificación correcta no se define por la muestra recién impresa, sino por el resultado después de formar, sellar y manipular el empaque. Tecnoembalaje puede revisar la película, la empacadora y el contenido para documentar parámetros, ribbon, montaje y criterios de aceptación antes de llevar la solución a producción.
| Solicite una prueba de aplicación: Envíenos una muestra de la película, el arte del empaque y los datos de la empacadora. Escríbanos por WhatsApp para revisar posición, ribbon e integración. |
Preguntas frecuentes FAQ
¿Qué es TTO y por qué se utiliza en empaques flexibles?
Es la sobreimpresión por transferencia térmica. Un cabezal calienta selectivamente un ribbon y transfiere pigmento sobre la película plana. Se integra bien con empacadoras porque puede trabajar durante el movimiento continuo o durante la detención de un ciclo intermitente.
¿Por qué un código se borra o queda incompleto?
Puede existir incompatibilidad entre ribbon y superficie, energía insuficiente, presión desigual, arrugas, suciedad o roce antes de que el empaque complete su recorrido. El patrón de la falla ayuda a identificar si el origen es material, parámetro o montaje.
¿Un ribbon sirve para cualquier película?
No. Debe corresponder a la cara de impresión, el tratamiento superficial y la resistencia requerida. La compatibilidad se confirma sobre la película real y después de someter el código a formado, sellado y manipulación.
¿Cómo se calcula la velocidad necesaria?
Debe relacionarse la velocidad de la película con la longitud del mensaje y la ventana disponible dentro de cada ciclo. En movimiento intermitente importa el tiempo de detención; en continuo, la sincronización entre avance y capacidad del codificador.
¿Qué información debo llevar a una prueba?
La bobina real, estructura y cara de impresión, arte del empaque, mensaje máximo, velocidad, modo de movimiento, área disponible y señales de integración de la empacadora.
